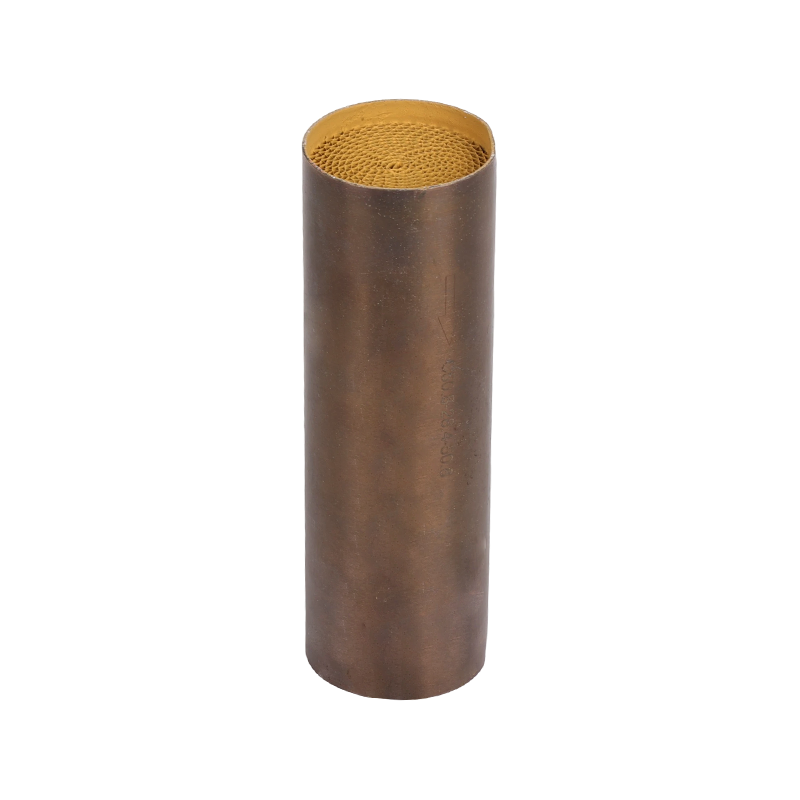

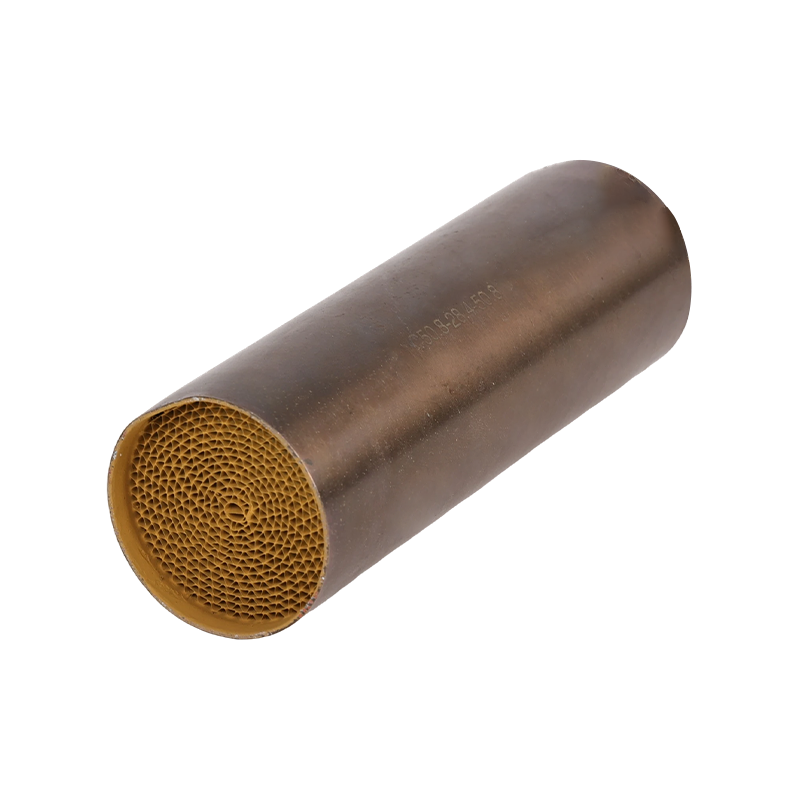

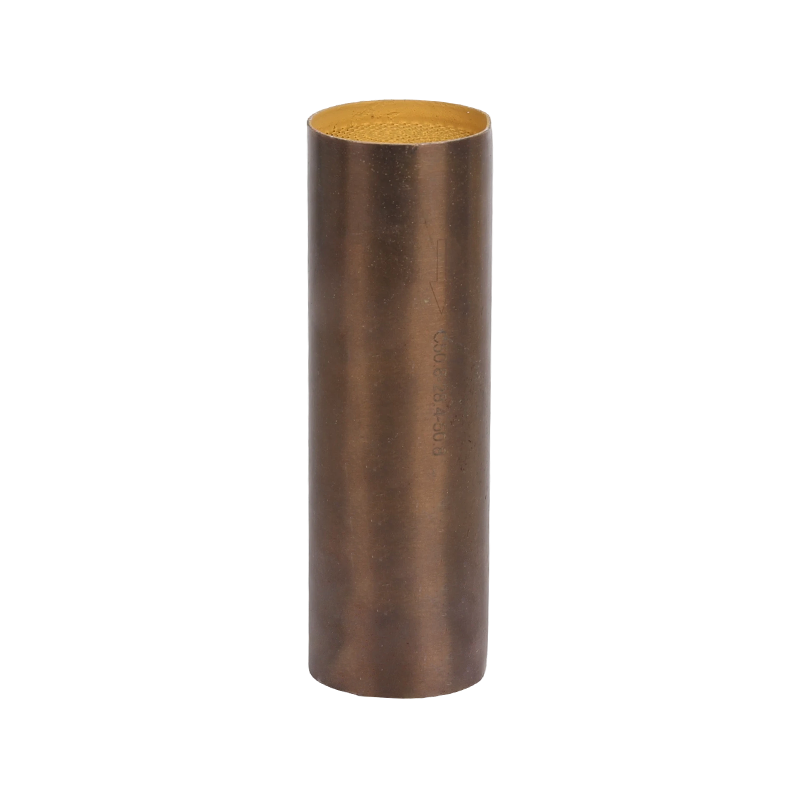

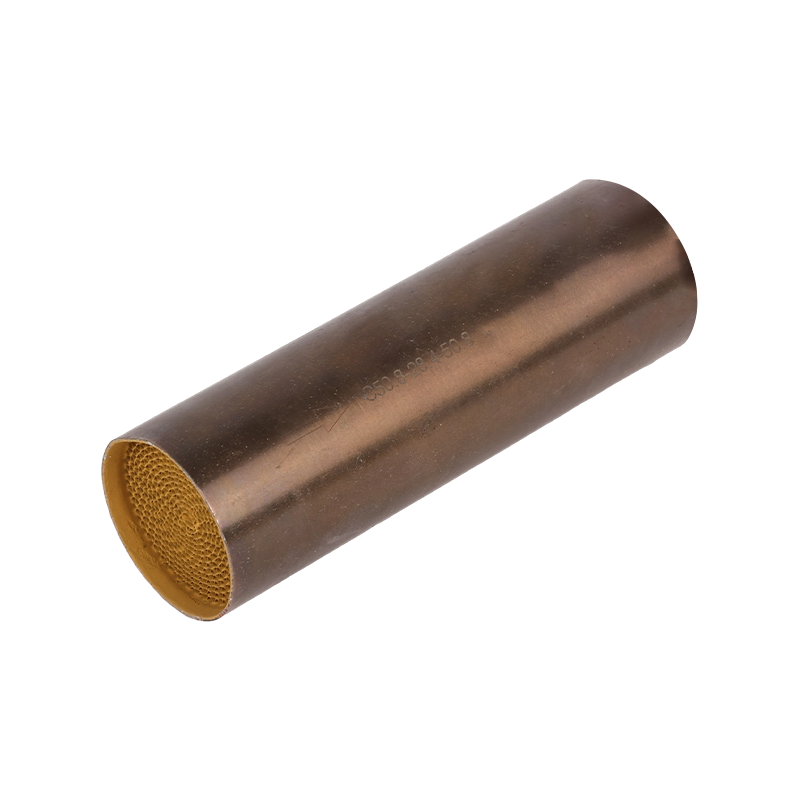

الركيزة المعدنية الصغيرة

الهيكل الأساسي وعملية التصنيع
1. مادة الركيزة
المادة الأساسية: مصنوعة عادةً من رقائق سبائك Fe-Cr-Al (الحديد والكروم والألومنيوم)، وهي سبيكة متخصصة مقاومة لدرجات الحرارة العالية.
الخصائص الرئيسية:
مقاومة الأكسدة في درجات الحرارة العالية: عند درجات الحرارة المرتفعة، يشكل سطح السبيكة طبقة واقية كثيفة من الألومينا ألفا (α-Al₂O₃) تمنع المزيد من الأكسدة والتآكل للركيزة.
مقاومة ممتازة للحرارة: يمكن للمادة أن تتحمل التعرض لفترات طويلة لدرجات حرارة أعلى من 1000 درجة مئوية.
معامل التمدد الحراري المتحكم فيه: من خلال إضافة عناصر السبائك النزرة، يمكن ضبط معامل التمدد الحراري لتحسين الاستقرار الهيكلي.
2. عملية التصنيع
معالجة الرقائق: يتم دحرجة رقائق سبائك Fe-Cr-Al إلى السمك المطلوب، عادة ما بين 0.03 مم و0.08 مم.

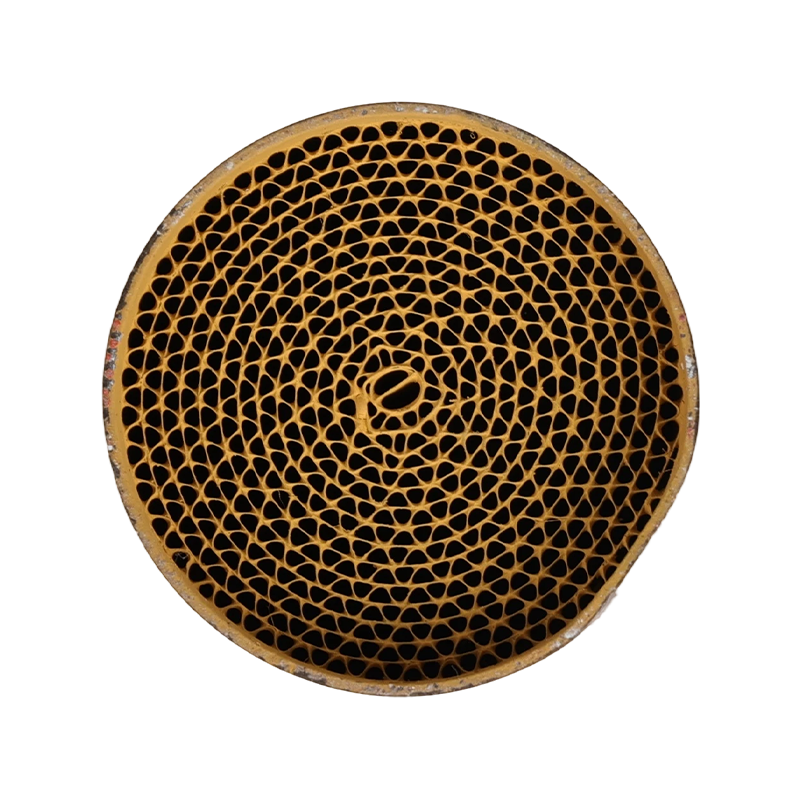

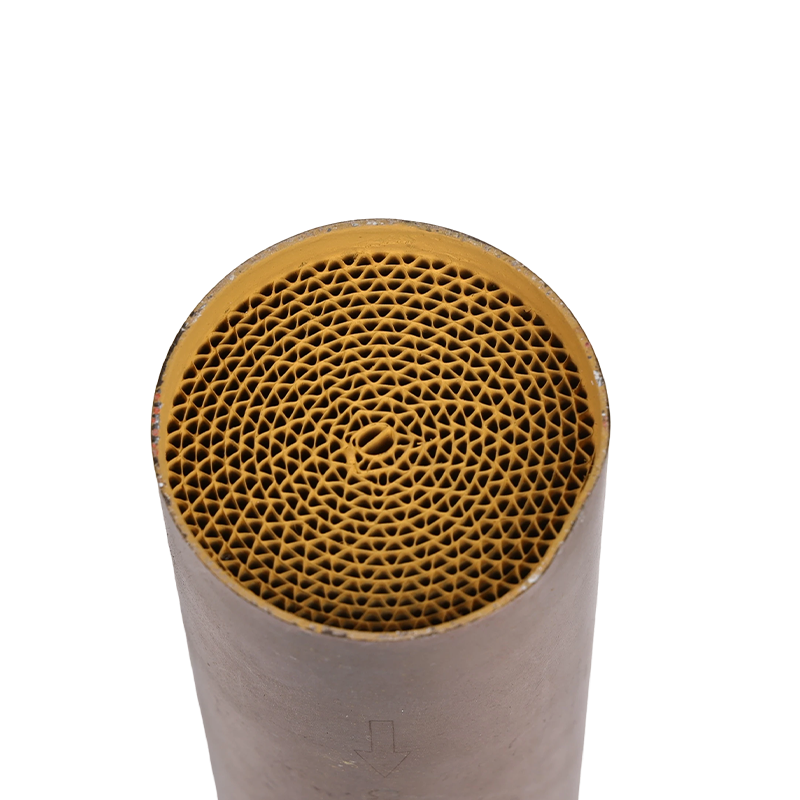

التشكيل واللحام: يتم تشكيل الرقاقة بالتناوب إلى طبقات مموجة ومسطحة، ثم يتم لفها إلى هياكل أسطوانية أو بيضاوية. يتم ربط نقاط الاتصال بواسطة لحام بدرجة حرارة عالية، مما يشكل كتلة صلبة على شكل قرص عسل مع العديد من القنوات المتوازية.
تطبيق الطلاء: نظرًا لأن السطح المعدني أملس وخامل كيميائيًا، فإن التصاق الطلاء المباشر أمر صعب. لذلك، يخضع سطح الرقاقة للمعالجة المسبقة - عادةً ما تكون الأكسدة بدرجة حرارة عالية أو السفع الرملي - لإنشاء سطح خشن مجهريًا. وبدلاً من ذلك، يمكن تشكيل طبقة مغطاة بالألمنيوم مسبقًا لتعزيز التصاق طبقة الغسيل.

المزايا البارزة للركائز المعدنية
بالمقارنة مع ركائز السيراميك كورديريت التقليدية، ركائز معدنية توفر المزايا الرائعة التالية:
1. قوة ميكانيكية استثنائية ومقاومة للصدمات
الميزة: على عكس السيراميك، لا تتشقق الركائز المعدنية تحت الاهتزاز أو الضغط الحراري أو التأثير الجسدي، مما يضمن مستوى عالٍ من الموثوقية.
التطبيق: مثالي لبيئات التشغيل القاسية مثل الدراجات النارية والمركبات على الطرق الوعرة وآلات البناء.
2. سمك جدار رقيق للغاية وكتلة حرارية منخفضة
سمك الجدار: يمكن أن تكون الرقائق المعدنية رقيقة حتى 0.03 مم، في حين أن ركائز السيراميك عادة ما يكون سمك جدارها 0.1-0.15 مم.
المزايا:
ضغط خلفي منخفض: توفر الجدران الرقيقة تدفقًا أكثر سلاسة للعادم ومقاومة أقل، مما يفيد خرج طاقة المحرك.
إطفاء سريع للإنارة: نظرًا للكتلة الحرارية المنخفضة والتسخين السريع للجدران المعدنية الرقيقة، يمكن أن يصل المحفز إلى درجة حرارة الإطفاء خلال ثوانٍ بعد البداية الباردة. تعتبر هذه الميزة ضرورية لتقليل الانبعاثات أثناء مرحلة البداية الباردة، وهي الفترة الأكثر أهمية للتحكم في الانبعاثات.
3. الموصلية الحرارية الممتازة
الميزة: يمكن أن تنتقل الحرارة بسرعة عبر الركيزة، مما يضمن توزيعًا موحدًا لدرجة الحرارة ويمنع ارتفاع درجة الحرارة المحلية التي قد تؤدي إلى تلبيد المحفز وتعطيله. يعزز نقل الحرارة المعزز عبر الركيزة أيضًا عملية التجدد ويسرع التفاعلات التحفيزية.
4. مقاومة فائقة للصدمات الحرارية
الميزة: يمكن للركائز المعدنية أن تتحمل التقلبات المفاجئة في درجات الحرارة في نظام العادم - مثل التحولات السريعة من القيادة عالية السرعة إلى التباطؤ أو أثناء التجديد النشط لـ DPF - دون حدوث أضرار هيكلية.
5. مرونة التصميم العالية
الميزة: يمكن لف الرقائق المعدنية في أشكال مختلفة (مثل المقاطع العرضية المخروطية أو غير الدائرية)، مما يسمح باستغلال أفضل لمساحة العادم غير المنتظمة وتمكين تصميمات نظام أكثر إحكاما.

عيوب وتحديات الركائز المعدنية
1. التكلفة العالية: إن استخدام مواد السبائك الخاصة وعمليات التصنيع المعقدة - وخاصة اللحام بالنحاس - يجعل الركائز المعدنية أكثر تكلفة بكثير من الركائز الخزفية.
2. تحديات التصاق الطلاء: يمثل ضمان التصاق طبقة الغسيل بقوة بالسطح المعدني مع الحفاظ على المتانة في ظل التدوير الحراري المكثف والاهتزاز تحديًا تقنيًا كبيرًا أثناء الإنتاج.
3. حدود الأكسدة في درجات الحرارة العالية: على الرغم من أن الركائز المعدنية توفر مقاومة ممتازة للحرارة، إلا أن التعرض لفترات طويلة لدرجات حرارة عالية للغاية يمكن أن يتسبب في تدهور طبقة الأكسيد الواقية، مما يؤدي إلى أكسدة الركيزة أو المسحوق. ونتيجة لذلك، تظل درجة حرارة التشغيل القصوى المستمرة أقل بشكل عام من تلك الخاصة بمواد السيراميك عالية الجودة.

سيناريوهات التطبيق الأساسية
نظرًا للمزايا والقيود المذكورة أعلاه، فإن الركائز المعدنية ليست قابلة للتطبيق عالميًا ولكنها تؤدي أداءً جيدًا بشكل استثنائي في مناطق محددة حيث يمكن الاستفادة من قوتها بالكامل:
1. محفزات الدراجات النارية
المتطلبات: تولد محركات الدراجات النارية اهتزازات شديدة، ولها مساحة تركيب محدودة، كما أنها حساسة للغاية للوزن والضغط الخلفي للعادم.
المطابقة: إن القوة العالية والطبيعة الخفيفة ومقاومة الاهتزاز والتصميم المرن للركائز المعدنية تجعلها مناسبة تمامًا لهذه الظروف.
2. المحفزات المقربة
المتطلبات: لتحقيق الأداء الأمثل للانبعاثات عند التشغيل البارد، يتم تركيب المحفز في أقرب مكان ممكن من مجمع عادم المحرك. تتعرض هذه المنطقة لدرجات حرارة عالية للغاية وصدمات حرارية شديدة.
المطابقة: إن قدرة إطفاء الضوء السريعة والمقاومة الممتازة للصدمات الحرارية للركائز المعدنية تجعلها مثالية للتطبيقات القريبة، والتي غالبًا ما تستخدم مع محفز سيراميك رئيسي.
3. السيارات الرياضية وعالية الأداء
المتطلبات: تتطلب هذه المركبات إنتاج طاقة عاليًا (تتطلب ضغطًا خلفيًا منخفضًا) واستجابة سريعة للخانق.
المطابقة: تساعد خصائص الضغط الخلفي المنخفض للركائز المعدنية على زيادة أداء المحرك واستجابته إلى الحد الأقصى.
4. محفزات أكسدة الديزل (DOC)
المتطلبات: تتميز محركات الديزل بدرجات حرارة عادم منخفضة نسبيًا أثناء التشغيل البارد؛ يجب أن ينطفئ DOC بسرعة لتحويل HC وCO أثناء توليد NO₂ لدعم التجديد السلبي لـ DPF المصب.
المطابقة: تصل DOCs المعدنية إلى درجة حرارة التشغيل بسرعة أكبر، مما يعزز الكفاءة الإجمالية لنظام التحكم في الانبعاثات.
5. الهندسة المتغيرة ومحفزات كاتم الصوت المتكاملة
المتطلبات: من خلال الاستفادة من مرونتها الهيكلية، يمكن للركائز المعدنية دمج الوظائف التحفيزية وإسكات الصوت أو تشكيلها لتحسين تدفق غاز العادم.
