المحول الحفاز ثلاثي الاتجاهات لمجموعات المولدات متوسطة الحجم هو نظام مُحسّن لتحقيق معدلات تدفق عادم أعلى وساعات تشغيل أطول. بالمقارنة مع مجموعات المولدات الصغيرة، فإن الوحدات متوسطة الحجم لديها متطلبات أعلى للطاقة ووقت التشغيل والموثوقية. ولذلك، فإن تصميم واختيار وصيانة المحولات الحفازة ثلاثية الاتجاه لها أيضًا خصائصها المميزة.
1. شرح تفصيلي للتصميم الأساسي والمعايير الفنية
المحول الحفاز ثلاثي الاتجاهات لمجموعات المولدات متوسطة الحجم هو نظام مُحسّن لتحقيق معدلات تدفق عادم أعلى وساعات تشغيل أطول.
(1)

مكون	تفاصيل المواد والعملية	اعتبارات الوظيفة والتصميم
الركيزة محفز	المواد: سيراميك كورديريت أو معدن Fe-Cr-Al. كثافة الخلية: 300-400 CPSI، مما يحقق التوازن الأمثل بين الضغط الخلفي والكفاءة. الأبعاد: قطر وطول أكبر للتعامل مع تدفق العادم العالي. تُستخدم الركائز المعدنية في التطبيقات ذات الاهتزازات القوية أو التي تتطلب إطفاء الإضاءة بسرعة؛ توفر ركائز السيراميك فعالية أفضل من حيث التكلفة.	يجب أن يتطابق حجم الركيزة بدقة مع إزاحة المحرك.
معطف (طلاء نشط)	المعادن الثمينة: البلاتين والروديوم والبلاديوم بحمولة إجمالية تتراوح بين 2-8 جم/لتر؛ تركيبات محسنة لمحركات الغاز أو البنزين. الإضافات: محلول صلب من السيريا-زركونيا بنسبة عالية (10-20%) لتحمل التقلبات الأوسع في نسبة الهواء إلى الوقود.	تعد سعة تخزين الأكسجين أمرًا بالغ الأهمية لتخزين تغييرات AFR أثناء تغيرات الأحمال للمحركات متوسطة الحجم. يجب أن يتمتع الطلاء بثبات حراري عالي ليتحمل التشغيل طويل الأمد في درجات الحرارة العالية.

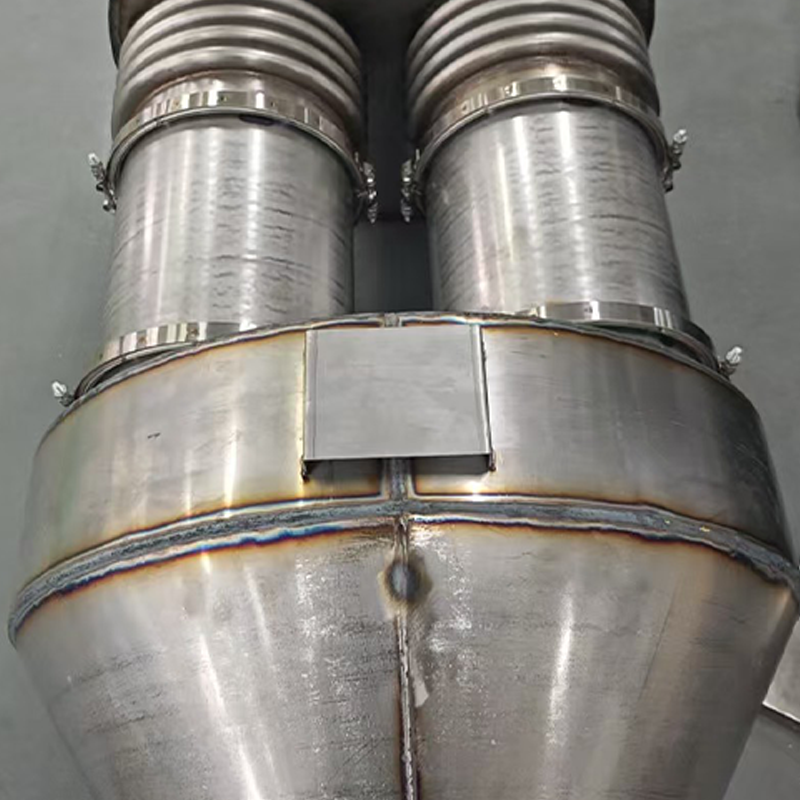

الإسكان والتغليف	المادة: الفولاذ المقاوم للصدأ 409 أو 304، بسمك 2-4 مم. التلميع: حصيرة من ألياف السيراميك عالية الأداء، مصبوبة من أجل قوة إمساك موحدة وختم. لحام محسّن وهيكل شفة لتحمل نبضات عادم أقوى ووزن النظام.	يعد التغليف الموثوق به أمرًا ضروريًا لعمر الخدمة الطويل ولمنع حركة الركيزة أو تلفها.
العزل والسلامة	غلاف مغلف بطبقة مزدوجة أو غلاف من ألياف السيراميك. عادة ما يتم التحكم في درجة حرارة السطح أقل من 60 درجة مئوية للسلامة.	يفي بمعايير سلامة غرفة المحرك، ويحمي الموظفين، ويمنع ارتفاع درجة حرارة المعدات القريبة.

(2)

مؤشر الأداء	النطاق النموذجي للوحدات متوسطة الحجم	الوصف
درجة حرارة الإضاءة	250 درجة مئوية – 300 درجة مئوية	تشبه مجموعات المولدات الصغيرة، على الرغم من أن الكتلة الحرارية الأكبر قد تتطلب وقتًا أطول قليلاً للإحماء.
نافذة التشغيل الأمثل	400 درجة مئوية – 800 درجة مئوية	نطاق تحويل عالي الكفاءة؛ يجب أن يضمن التصميم بقاء درجة حرارة العادم في هذه المنطقة في ظل ظروف التحميل الشائعة.
أقصى درجة حرارة يمكن تحملها	950 درجة مئوية – 1000 درجة مئوية (مدة قصيرة)	متطلبات أعلى من الوحدات الصغيرة للتعامل مع ظروف التشغيل غير الطبيعية المحتملة.
كفاءة التحويل	ثاني أكسيد الكربون: >92%، الهيدروكربون: >90%، NOₓ: >85%	عند قياسها في ظل درجة حرارة التشغيل المثالية ونسبة الهواء إلى الوقود القريبة من العناصر المتكافئة، تكون المعايير التنظيمية أكثر صرامة.
الضغط الخلفي للعادم	< 3.0 - 4.0 كيلو باسكال (أولي)	يجب أن يظل الضغط الخلفي أقل من الحد الذي حددته الشركة المصنعة للمحرك لتجنب التأثيرات على خرج الطاقة واستهلاك الوقود.

2. دليل الاختيار الدقيق: بناءً على نوع الوقود وسيناريو التطبيق
تتطلب مجموعات المولدات متوسطة الحجم تكاليف استثمار وتشغيل أعلى، مما يجعل الاختيار الدقيق أمرًا ضروريًا.
(1)Selection by Fuel Type (Primary Principle)
مجموعات مولدات الغاز/البنزين:
استخدم المحولات الحفازة القياسية ثلاثية الاتجاه (TWC).
المتطلب الأساسي: يجب أن يكون المحرك مجهزًا بمستشعر الأكسجين ونظام تحكم إلكتروني مغلق قادر على الحفاظ على نسبة الهواء إلى الوقود ضمن نافذة ضيقة حول النسبة المتكافئة (~14.7:1). بالنسبة للمحركات القديمة التي يتم التحكم فيها ميكانيكيًا، يجب إضافة وحدة التحكم في نسبة الهواء إلى الوقود؛ وإلا فلن يتمكن TWC من العمل بشكل صحيح.
مجموعات مولدات الديزل: ملاحظة مهمة!
TWCs القياسية ليست مناسبة. إن خصائص العادم والجسيمات الغنية بالأكسجين لمحركات الديزل تجعل TWCs غير فعالة.
التكوين الصحيح للمعالجة اللاحقة: نظام SCR لمحفز أكسدة الديزل (DOC) ومرشح جسيمات الديزل (DPF). وينبغي اختيار مجموعة متكاملة للمعالجة اللاحقة تتضمن هذه التقنيات.

(2)Selection by Application Scenario (Determines Service Life and Total Cost)
الطاقة الاحتياطية (وقت التشغيل السنوي <500 ساعة):
التركيز: كفاءة تحويل أولية عالية لتلبية معايير الانبعاثات.
الإستراتيجية: يمكن اختيار محفزات الركيزة الخزفية فعالة من حيث التكلفة، مع تقليل التركيز قليلاً على المتانة الحرارية القصوى على المدى الطويل.
الطاقة الأولية/المستمرة (وقت التشغيل السنوي > 500 ساعة، أو التشغيل المستمر):
التركيز: متانة عالية، وموثوقية، وصيانة منخفضة.
الإستراتيجية:
تفضل الركائز المعدنية لمقاومة أفضل للصدمات الحرارية والاهتزازات الميكانيكية.
تحميل أعلى للمعادن الثمينة وتقنيات الغسيل المتقدمة لمقاومة التلبيد والتسمم أثناء التشغيل طويل الأمد.
أغلفة أكثر سمكًا ووصلات أكثر قوة للتعامل مع التعب الحراري والإجهاد الميكانيكي على المدى الطويل.

3. التشغيل والصيانة واستكشاف الأخطاء وإصلاحها
إن عمليات الإغلاق غير المخطط لها لمجموعات المولدات متوسطة الحجم مكلفة؛ ولذلك، التشغيل والصيانة المناسبة ضرورية.

(1)Operating Guidelines
جودة الوقود: يجب استخدام غاز أو بنزين منخفض الكبريت. الكبريت هو القاتل الرئيسي للمحولات الحفازة.
صحة المحرك: التأكد من أن المحرك في حالة جيدة. يمكن أن يسمح حرق الزيت أو فشل الإشعال أو خلل في الحاقن بدخول الوقود غير المحترق ورواسب الكربون إلى المحفز، مما يتسبب في انسداد وتلبد لا رجعة فيه.
تجنب التشغيل في درجات حرارة منخفضة: تجنب التشغيل لفترات طويلة مع حمل منخفض لمنع المحفز من العمل في درجات حرارة منخفضة، مما قد يتسبب في تكثيف الملوثات وتسميم المحفز.
(2)

ظاهرة	السبب المحتمل	الحل والوقاية
فقدان كبير لقوة المحرك	يؤدي انسداد المحفز أو كاتم الصوت إلى حدوث ضغط خلفي مفرط	راقب الضغط الخلفي باستخدام مقياس الضغط أو المستشعر على شكل أنبوب على شكل حرف U. تنظيف أو استبدال بانتظام.
فشل اختبار الانبعاثات	التسمم بالمحفز أو التلبيد بدرجة حرارة عالية يؤدي إلى التعطيل	التشخيص باستخدام محلل غاز العادم. الوقاية هي المفتاح: استخدم الوقود المؤهل وتجنب أعطال المحرك.
يتوهج غلاف المحفز باللون الأحمر أو يتشوه	يؤدي حدوث عطل شديد في المحرك (على سبيل المثال، اختلال الإشعال) إلى حدوث احتراق لاحق داخل المحفز	تنفيذ اغلاق الطوارئ! قم بإصلاح فشل المحرك الجذري واستبدال المحفز التالف.
صوت خشخشة معدني غير طبيعي	كسر الركيزة الداخلية أو تدهور الحصيرة	استبدل المحفز. تحقق من وجود اهتزاز زائد للمحرك وتأكد من تثبيت التركيبات.

(3) جدول الفحص الموصى به (لمجموعات مولدات الطاقة الأولية):
يوميًا/أسبوعيًا: قم بفحص الهيكل بصريًا بحثًا عن تغير اللون بسبب ارتفاع درجة الحرارة أو الضوضاء غير الطبيعية أو التسرب.
شهريًا (~ 500 ساعة): تحقق من إحكام كتائف التثبيت ووصلات الحافة.
كل ستة أشهر (~ 3000 ساعة): قم بقياس الضغط الخلفي للعادم قبل المحفز وبعده.
سنويًا / وفقًا لما تقتضيه اللوائح: إجراء اختبار الانبعاثات باستخدام محلل عادم محمول لتقييم أداء المحفز.
