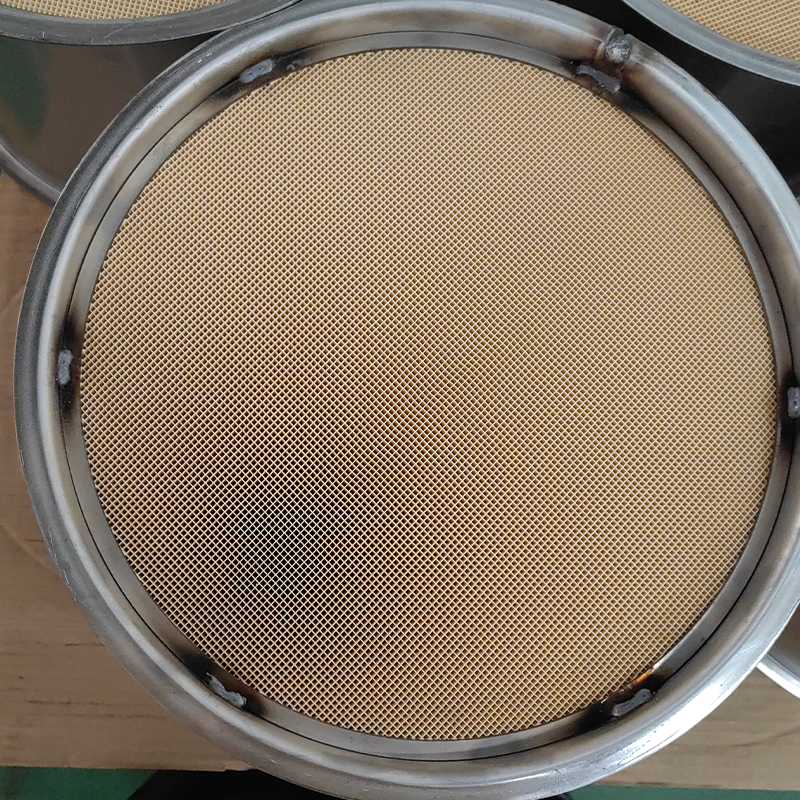

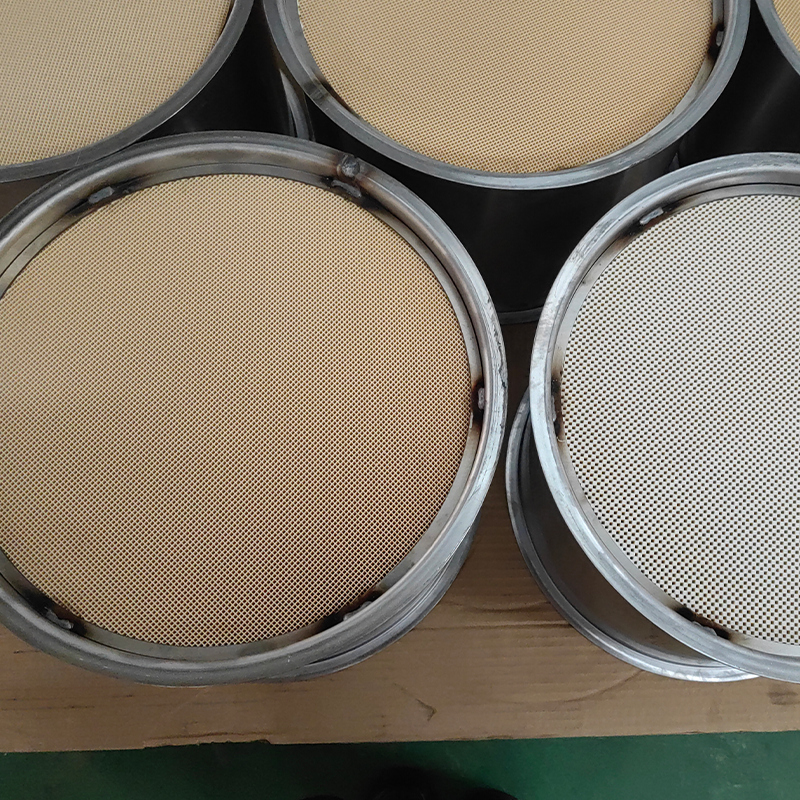

قطعة ملحومة بمحفز ثلاثي الاتجاهات (TWC).

تعد المجموعة الملحومة للمحفز ثلاثي الاتجاه (TWC) أحد المكونات الأساسية في نظام عادم السيارات، وتؤثر عملية التصنيع والجودة بشكل مباشر على أداء انبعاثات السيارة وسلامتها وعمر الخدمة.

1. ما هي الجمعية الملحومة TWC؟
إن المجموعة الملحومة TWC ليست مكونًا واحدًا ولكنها وحدة متكاملة تتكون من أجزاء معدنية متعددة تم ربطها معًا من خلال عمليات اللحام. والغرض الأساسي منه هو توفير بيئة مستقرة وفعالة للإسكان والتركيب لمحفزات المعادن الثمينة (البلاتين والبلاديوم والروديوم).
عادة ما تتكون المجموعة الملحومة TWC النموذجية من العناصر التالية:
(1) غلاف المحفز: عادةً ما يكون هيكلًا مزدوج الطبقة حيث تحمل الطبقة الداخلية ركيزة المحفز، بينما تعمل الطبقة الخارجية كدرع حراري، مما يوفر العزل والحماية.
(2) الركيزة المحفزة: عادة ما تكون حاملة خزفية أو معدنية على شكل قرص العسل ومغطاة بمادة محفزة.
(3) حصيرة: حصيرة منتفخة توضع بين الركيزة والقشرة لتوفير التثبيت والتخميد والختم، ومنع تلف الركيزة وتسرب العادم.
(4) أنابيب الدخول والخروج: الأنابيب التي تربط مجمع عادم المحرك بكاتم الصوت.
(5) رؤساء استشعار الأوكسجين: القواعد المستخدمة لتركيب أجهزة استشعار الأوكسجين المنبع والمصب.
(6) الشماعات/الأقواس: المكونات المستخدمة لتأمين مجموعة المحول الحفاز بالكامل في هيكل السيارة.
يتم لحام هذه المكونات معًا لتكوين مجموعة ملحومة كاملة من TWC.

2. عمليات اللحام الرئيسية
نظرًا للمواد المحددة المستخدمة في تجميعات TWC (معظمها من الفولاذ المقاوم للصدأ) ومتطلباتها الصارمة، تشمل عمليات اللحام الشائعة الاستخدام ما يلي:
(1) اللحام المحمي بالغاز
لحام MIG/MAG: طريقة اللحام الأكثر استخدامًا والتي تتميز بكفاءة عالية وقدرة قوية على التكيف. غالبًا ما يتم تطبيق MIG النبضي للحصول على لحامات أنظف ومنخفضة التناثر. إنها مناسبة للدرزات الطولية، والدرزات المحيطية، ولحام الأقواس.
لحام TIG: يوفر جودة لحام عالية ومظهر جيد ولكنه أقل كفاءة. يتم استخدامه عادةً للمفاصل التناكبية الرقيقة ورؤساء مستشعرات الأكسجين حيث تكون متطلبات الختم والمظهر عالية.
(2) اللحام بالليزر
المزايا: مدخلات حرارة منخفضة، الحد الأدنى من التشوه، سرعة اللحام السريعة، نسبة العمق إلى العرض العالية، وقدرة التشغيل الآلي العالية.
التطبيق: يستخدم بشكل متزايد في لحام التماس الطولي لقذيفة TWC، وهو بمثابة بديل لعمليات MIG التقليدية لتحقيق إنتاجية أعلى وجودة لحام.
(3) لحام البلازما
وعلى غرار اللحام بالليزر، فهي طريقة لحام عالية الكثافة ويمكن استخدامها كحل بديل في بعض التطبيقات.
(4) لحام البقعة المقاومة
يستخدم بشكل أساسي للمرفقات غير المختومة مثل الأقواس والشماعات.

3. التحديات الفنية والمتطلبات الأساسية
(1) ضيق الهواء: الشرط الأساسي والأكثر أهمية. أي تسرب صغير قد يؤدي إلى:
الانبعاثات الزائدة: غازات العادم غير المعالجة التي تتسرب مباشرة إلى الغلاف الجوي.
إشارات حساس الأوكسجين غير الصحيحة: تؤثر على التحكم في نسبة الهواء إلى الوقود، مما يؤدي إلى زيادة استهلاك الوقود وانخفاض أداء المحرك.
الضوضاء: إنتاج صوت تسرب "هسهسة" ملحوظ.
(2) التحكم في التشوه الحراري: حرارة اللحام يمكن أن تسبب تشوهًا للأصداف الرقيقة الجدار. قد يؤثر التشوه المفرط على ملاءمة التثبيت أو يؤدي إلى ضغط غير متساوٍ على السجادة، مما يؤدي إلى إتلاف الركيزة الخزفية. هناك حاجة إلى التركيبات المناسبة وتسلسل اللحام ومعلمات العملية للتحكم في التشويه.
(3) لحام مقاومة درجات الحرارة العالية ومقاومة التآكل:
يمكن أن تصل درجات حرارة التشغيل TWC إلى 1000 درجة مئوية، مما يتطلب اللحام لتحمل التعب الحراري والأكسدة على المدى الطويل.
تحتوي غازات العادم على عناصر مسببة للتآكل مثل الكبريت والكلور، لذلك يجب أن تتوافق اللحامات مع مقاومة التآكل للمعدن الأساسي.
(4) تجنب الصدمة الحرارية للركيزة:
ركائز السيراميك حساسة للغاية للتغيرات المفاجئة في درجات الحرارة. قد يؤدي إدخال الحرارة المفرطة أو المركزة أثناء اللحام إلى حدوث شقوق صغيرة أو كسر. مطلوب رقابة صارمة على مدخلات الحرارة ومعدل التبريد.
(5) توافق المواد:
تستخدم مكونات TWC عادة الفولاذ المقاوم للصدأ الخاص (مثل 409L، 439، 441). يجب أن تتطابق مواد الحشو مع خصائص المعدن الأساسي لضمان القوة الميكانيكية للحام ومقاومة التآكل.

4. مراقبة الجودة والتفتيش
لضمان موثوقية التجميعات الملحومة TWC، يتم إجراء عمليات تفتيش صارمة أثناء الإنتاج:
(1) الفحص البصري على الخط: تقوم أنظمة الكاميرا الآلية بفحص مظهر اللحام للتأكد من عدم وجود قطع سفلي أو تناثر أو تقعر أو عيوب أخرى.
(2) اختبار ضيق الهواء:
قياس طيف كتلة الهيليوم: يوفر كشفًا عالي الدقة للتسرب ويستخدم عادةً في الاختبارات المعملية أو أخذ العينات.
طريقة تحلل الضغط: أكثر شيوعاً في خطوط الإنتاج عن طريق الضغط على التجميعة ومراقبة تغيرات الضغط لتحديد التسرب.
(3) فحص الأبعاد: يتم إجراؤه باستخدام أجهزة قياس أو CMMs لضمان توافق أبعاد التثبيت الرئيسية مع مواصفات التصميم.
(4) الاختبار غير المدمر:
الفحص بالأشعة السينية: يستخدم للكشف عن عيوب اللحام الداخلية مثل المسامية أو وجود الخبث أو الاختراق غير الكامل.
(5) الاختبار المدمر:
تحليل المعادن: قطع وفحص البنية المجهرية للحام لتقييم جودة اللحام.
الاختبارات الميكانيكية: تقييم قوة اللحام والمتانة والخواص الميكانيكية ذات الصلة.

5. اتجاهات التنمية
(1) الأتمتة والذكاء: الاستخدام المكثف لروبوتات اللحام والخطوط الآلية يعمل على تحسين الكفاءة والاتساق. يتيح تكامل رؤية الماكينة وأجهزة الاستشعار المراقبة في الوقت الفعلي والتحكم التكيفي في اللحام.
(2) تصميم خفيف الوزن وصغير الحجم: اعتماد الفولاذ المقاوم للصدأ الرفيع عالي الأداء والتصميمات الهيكلية المحسنة لتقليل الوزن وتوفير المساحة.
(3) تقنيات اللحام الجديدة: زيادة تطبيق اللحام بالليزر واللحام الهجين بقوس الليزر لزيادة الكفاءة والجودة.
(4) التصميم المعياري: دمج TWC مع GPFs، وكاتم الصوت، والمكونات الأخرى في وحدة ملحومة واحدة، وتشكيل وحدات معالجة لاحقة أكثر تعقيدًا للعادم.
