محفز مرشح جسيمات البنزين (GPF).

مبدأ عمل GPF: الترشيح والتجديد
مبدأ العمل الأساسي لمرشح جسيمات البنزين (GPF) يشبه إلى حد كبير مبدأ العمل الخاص بمرشح جسيمات الديزل (DPF)، وكلاهما يتضمن عملية الترشيح المادي والتجديد.
1. آلية الترشيح

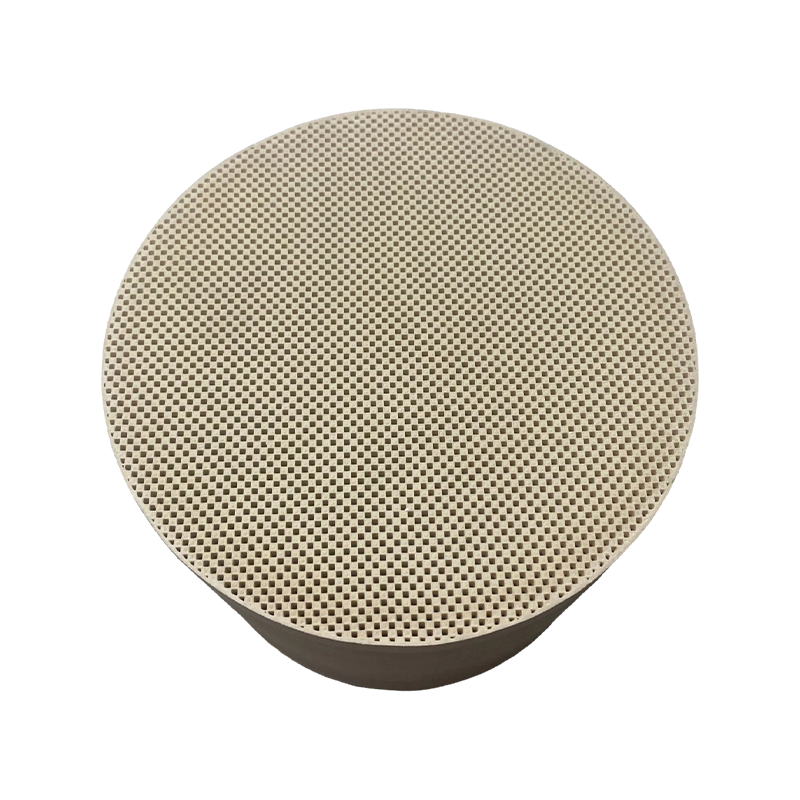

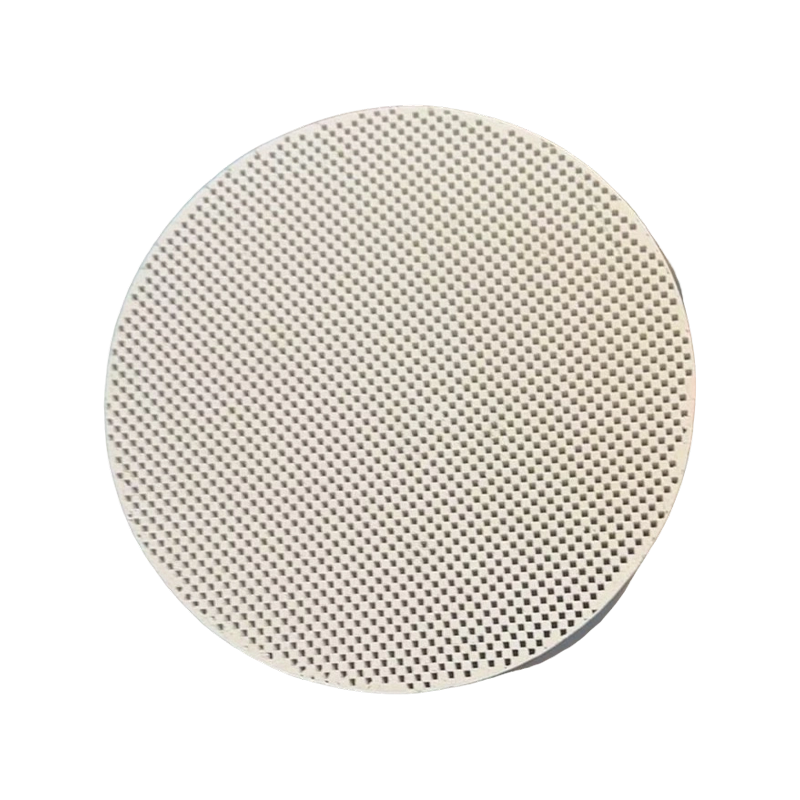

يستخدم GPF ركيزة خزفية على شكل قرص العسل مع قنوات متصلة بالتناوب، مما يجبر غاز العادم على التدفق عبر الجدران المسامية. يتم التقاط المواد الجسيمية إما داخل هذه الجدران أو على سطحها من خلال آليات مثل الانتشار، والاعتراض، والتأثير بالقصور الذاتي. كفاءة الترشيح عالية للغاية، حيث تتجاوز كفاءة ترشيح عدد الجسيمات 90%.
2. آلية التجديد
يعد التجديد أيضًا ضروريًا للتشغيل المستمر لـ GPF. ولحسن الحظ، فإن ظروف تشغيل محركات البنزين تفضل بشكل طبيعي تجديد GPF.
الميزة الأساسية: ارتفاع درجة الحرارة والبيئة الكيميائية
تعمل محركات البنزين عادةً بالقرب من المحفز ثلاثي الاتجاه، حيث تكون درجات حرارة العادم أعلى ويتقلب حمل المحرك بشكل كبير، مما يسهل الوصول إلى درجات حرارة التجديد. الأهم من ذلك، أن محركات البنزين تعمل بالقرب من نسبة الهواء إلى الوقود المتكافئة، مما يعني أن كلا من الغازات المختزلة (CO، HC، H₂) والغازات المؤكسدة (O₂، NOx) تتعايش في العادم.

أنواع وخطط التكامل لمحفزات GPF
محفزات GPF ليست مواد جديدة تمامًا ولكنها تتكامل بشكل وثيق مع المحولات الحفازة ثلاثية الاتجاه الموجودة. هناك ثلاثة خطط تكامل رئيسية رئيسية:
1. المغلفة GPF
هذا هو الحل الأكثر شيوعًا وكلاسيكيًا حاليًا.
الهيكل: داخل الجدران المسامية للركيزة GPF، يتم تطبيق طلاء محفز ثلاثي الاتجاهات (TWC). تركيبة الطلاء مطابقة لتركيبة TWC التقليدية: يعمل البلاتين (Pt)، والروديوم (Rh)، والبلاديوم (Pd) كمكونات نشطة، بينما تستخدم الألومينا (Al₂O₃)، والسيريا (CeO₂)، والزركونيا (ZrO₂) كمواد غسيل.
مبدأ العمل:
(1) تنقية الغاز: يعمل كمحفز مصغر "رباعي الاتجاه"، ويستمر في تنقية ثاني أكسيد الكربون، والهيدروكربونات، وأكاسيد النيتروجين أثناء مرور العادم عبر الجدار.
(2) تعزيز التجديد:
التجديد النشط: عند الحاجة إلى التجديد، تقوم وحدة التحكم الإلكترونية في المحرك بإثراء خليط الهواء والوقود لفترة وجيزة، مما ينتج عادمًا غنيًا بثاني أكسيد الكربون والهيدروكربون. تتأكسد هذه الغازات على سطح محفز GPF، مما يؤدي إلى إطلاق حرارة كبيرة ترفع درجة الحرارة الداخلية لـ GPF بسرعة فوق 600 درجة مئوية لحرق السخام المتراكم.
التجديد السلبي: في ظل التشغيل العادي لقياس العناصر المتكافئة، يمكن أيضًا لـ NO₂ وO₂ في العادم أكسدة جزء من السخام المحصور بشكل مستمر بمساعدة المحفز.
2. GPF غير المطلي
الهيكل: لا تحمل ركيزة GPF أي طلاء محفز وتعمل فقط كمرشح للجسيمات.
التكوين: يتم عادةً تثبيت هذا النوع من GPF كمكون منفصل في نهاية المحفز ثلاثي الاتجاه التقليدي.
مبدأ العمل: Gaseous pollutants are treated by the upstream TWC, while the GPF focuses solely on trapping particulate matter. Regeneration depends on the high exhaust temperature generated by the TWC or on active engine control strategies to raise the exhaust temperature.
التطبيق: إنه يوفر تكلفة أقل ولكن أداء التجديد وكفاءة تنقية الغاز أقل نسبيًا مقارنة بالتصميمات المطلية.
3. المحول الحفاز رباعي الاتجاهات
هذا مفهوم متكامل للغاية يجمع بين وظائف TWC وGPF في وحدة واحدة.
الهيكل: يتم وضع ركيزة GPF في موضع قريب ومغلفة بتحميل عالي من مادة محفزة ثلاثية الاتجاه.
الهدف: تحقيق التنقية المتزامنة لثاني أكسيد الكربون، والهيدروكربونات، وأكاسيد النيتروجين، والجسيمات في مكون واحد.
التحدي: يفرض هذا التكوين متطلبات عالية جدًا على الاستقرار الحراري للمحفز وأداء الإضاءة، مما يؤدي إلى زيادة التعقيد الفني وارتفاع التكلفة.

التفاعلات الكيميائية الرئيسية لمحفزات GPF
بالنسبة لأنظمة GPF المطلية، يمكن تقسيم التفاعلات الكيميائية إلى فئتين رئيسيتين:
1. التفاعلات التحفيزية القياسية ثلاثية الاتجاهات (تحت ظروف متكافئة):
2CO O₂ → 2CO₂
HC O₂ → CO₂ H₂O
2NOx → N₂ xO₂
2. ردود الفعل التي تعزز التجديد:
أكسدة السخام:
C O₂ → CO₂ (الأكسدة المباشرة)
C 2NO₂ → CO₂ 2NO (الأكسدة عبر NO₂ - المسار الأساسي للتجديد السلبي)
التفاعلات الطاردة للحرارة (للتجدد النشط):
2CO O₂ → 2CO₂ (Exothermic)
HC O₂ → CO₂ H₂O (Exothermic)
الحرارة المنبعثة من هذه التفاعلات تزيد بشكل مباشر من درجة حرارة الركيزة GPF، مما يتيح احتراق السخام وتجديده.
